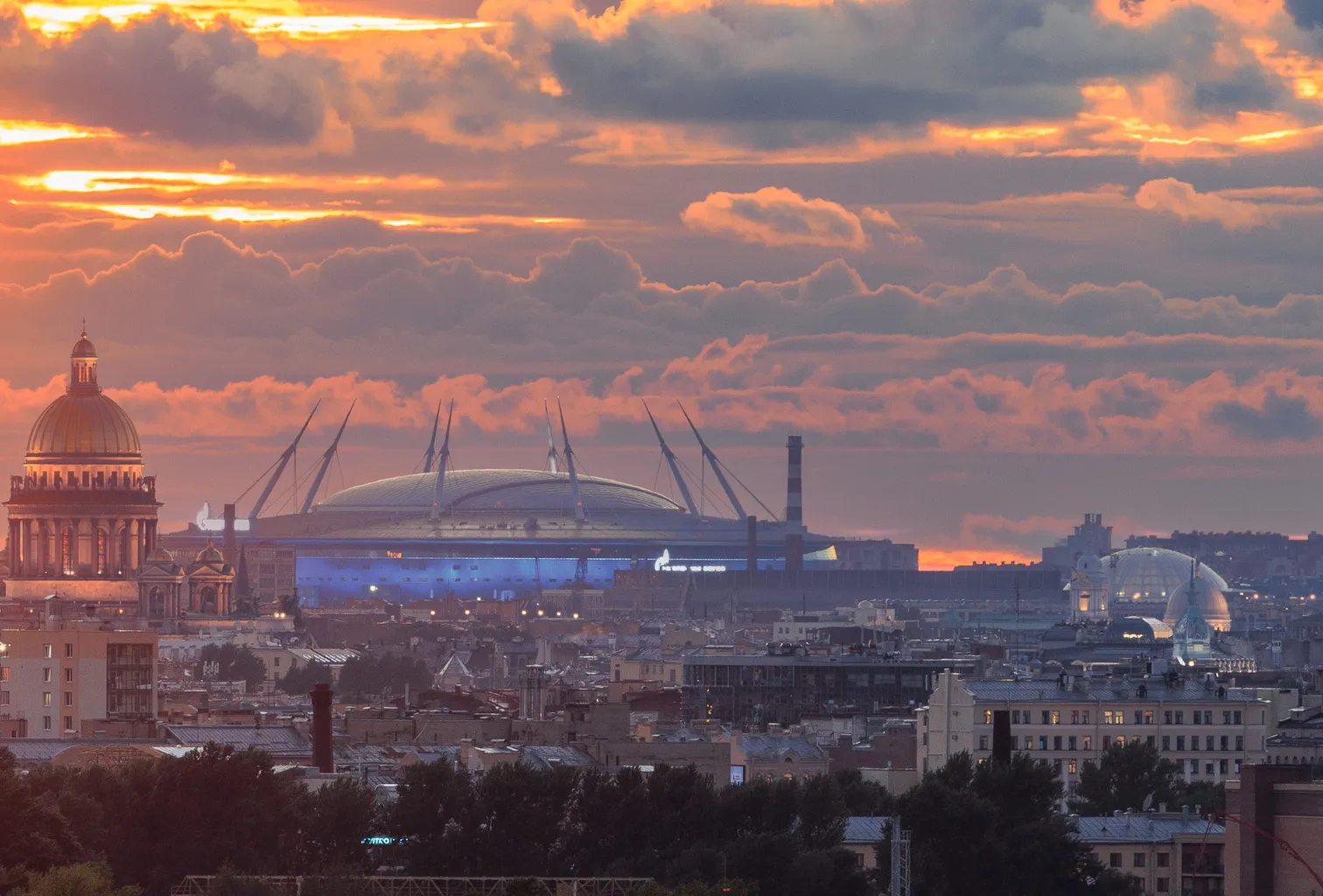

Газпром арена, Санкт-Петербург
Уникальный стадион в Санкт-Петербурге считается самым посещаемым и высокотехнологичным спортивным объектом Восточной Европы. Является самой масштабной площадкой города, открытой круглый год, которая подходит для проведения мероприятий любого масштаба. Арена обладает уникальной возможностью адаптироваться к любому формату и масштабу мероприятий, что позволяет организовать не только спортивные соревнования, но и концерты, фестивали, выставки, конференции и другие мероприятия как внутри стадиона, так и на его территории. На объекте реализованы современные шоу-технологии, обеспечены сложные инженерные решения для комфортного проведения разнообразных событий.
- Период разработки: 2015-2017
- Площадь: 262 000 м²
- Локация: Санкт-Петербург, Крестовский остров
- Тип объекта: Стадион
Наша компания занималась разработкой проектной документации инженерных систем стадиона. Для проверки технической обоснованности выбранных решений мы провели математическое моделирование.
В ходе этой работы были созданы модели температурных, скоростных, влажностных и концентрационных полей, что помогло нам оценить распределение воздушных потоков.

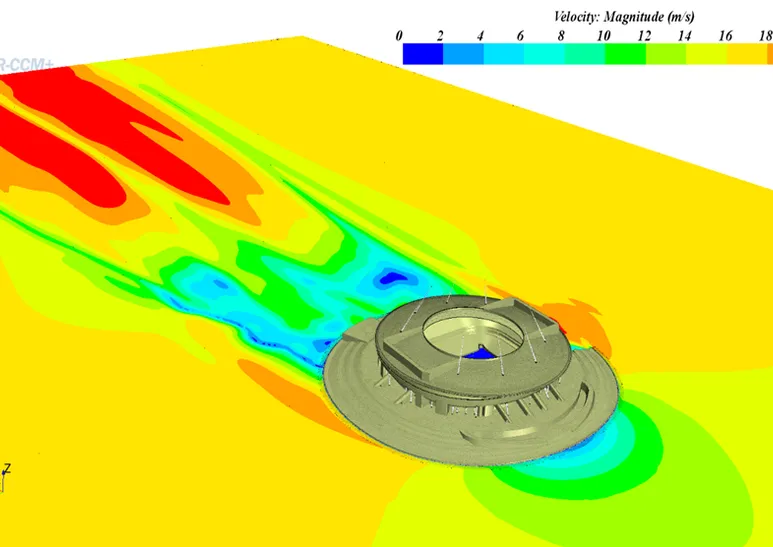

Помимо этого, мы провели математическое моделирование обтекания оболочки стадиона ветром. Эта задача была необходима из-за раскрывающейся кровли стадиона и необходимости понять, как воздух циркулирует внутри сооружения.

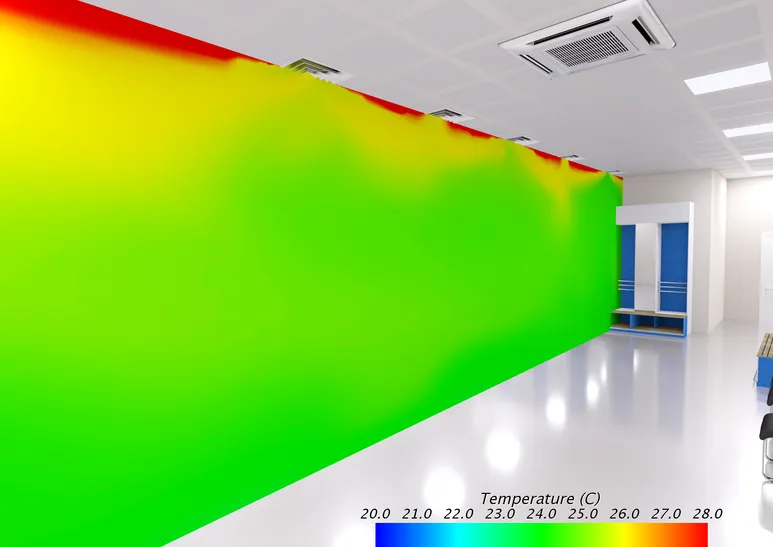

Математическое моделирование также было выполнено для анализа создаваемого микроклимата в президентской VIP ложе стадиона в периоды максимальных тепловых нагрузок. Также проводилась оценка микроклимата в раздевалках.
- Устранены высокие значения скоростей на уровне поля (в месте входа приточных струй в зону размещения зрителей)
- Обеспечено высокое качество внутренней среды
- Разработаны рекомендации по достижению комфортного микроклимата в VIP ложах и раздевалках
- Установлены слабые места проектных решений по вентиляции и кондиционированию
- Сформулированы и проверены рекомендации по улучшению проектных решений

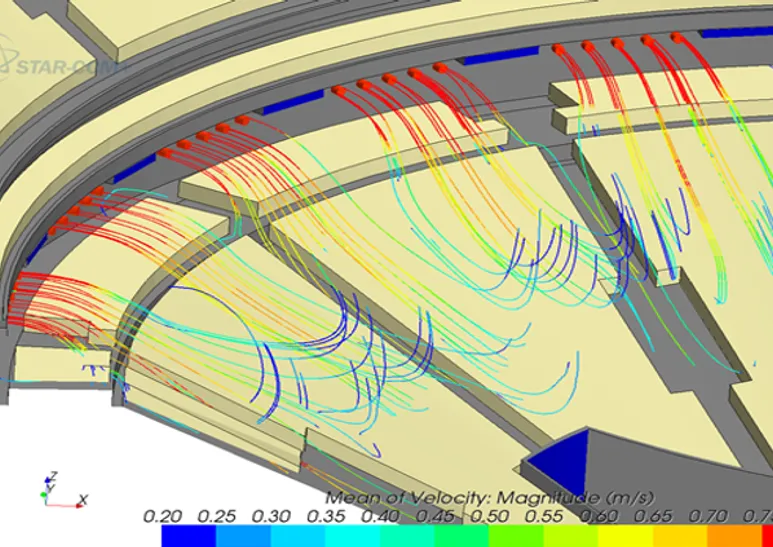

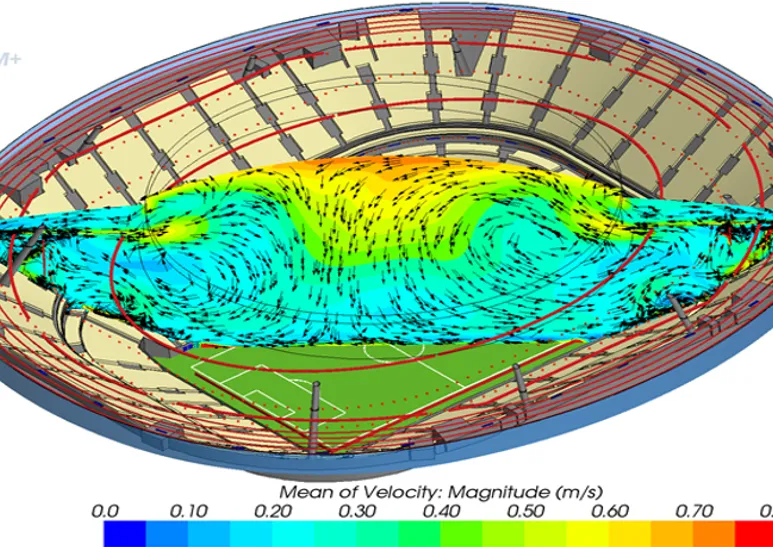

Результаты моделирования системы вентиляции и кондиционирования показали, что в объеме чаши стадиона образуется сложное циркуляционное течение. Скорость воздействия струй от приточных воздухораспределителей недопустимо высока и составляет около 0,7 м/с при температуре 14°С.

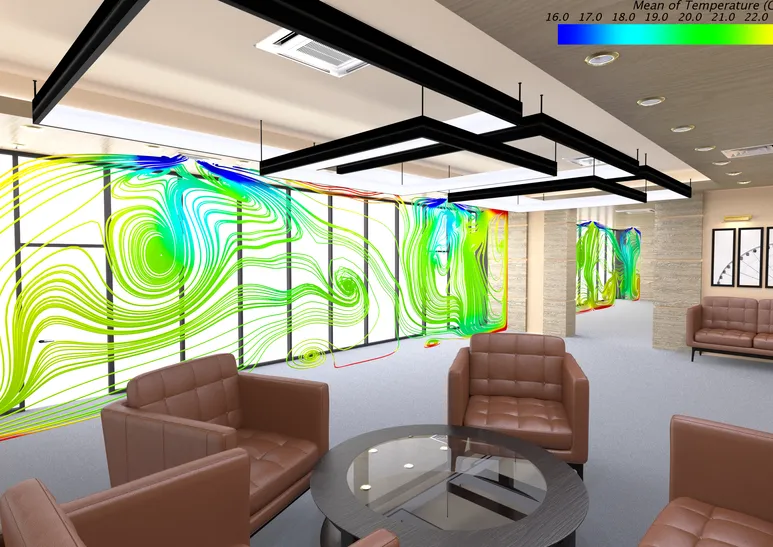

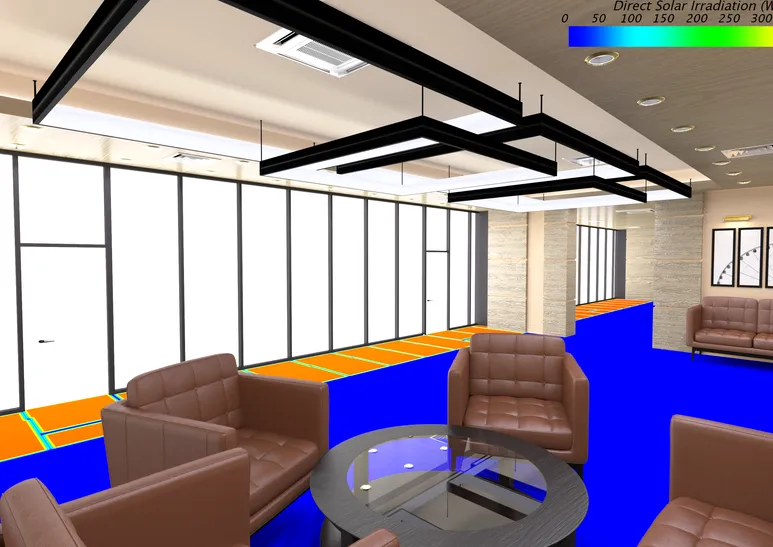

Моделирование систем вентиляции и кондиционирования показало, что атмосфера VIP зала не отвечает требованиям безукоризненного комфорта.
При разработке архитектурно-планировочных решений прогулочного кластера, математическая модель позволила провести оценку комфортности пешеходных зон в соответствии с требованиями норм. Было выявлено возникновение ускорения потоков в прогулочной зоне на высоте 1 метр аэродинамический след составляет 150-160 км/час.
